武漢合眾電氣生產的HZ623智能雙顯絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，超薄形張絲表頭與圖形點陣液晶顯示器完美結合，該儀器具有多種電壓輸出等級(500V、1000V、2500V、5000V)、容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
HZ623智能雙顯絕緣電阻測試儀結構

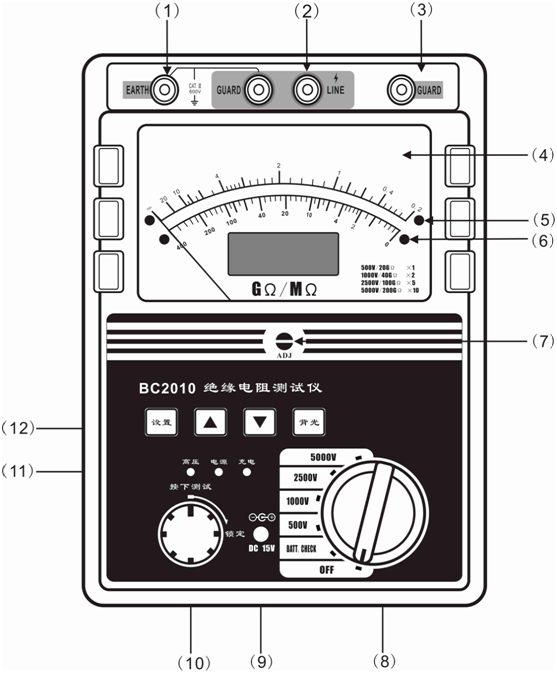

1、 儀表結構圖(圖1)
1、 儀表結構說明(表2)
|
表2：結構圖說明
|
|
序號
|
名 稱
|
功 能
|
|
(1)
|
地端（EARTH）
|
接于被試設備的外殼或地上。
|
|
(2)
|
線路端（LINE）
|
高壓輸出端口，接于被試設備的高壓導體上。
|
|
(3)
|
屏蔽端（GUARD）
|
接于被試設備的高壓護環，以消除表面泄漏電流的影響。
|
|
(4)
|
雙排刻度線
|
上檔為綠色（ GΩ檔）：
500V/0.2GΩ～20GΩ（刻度讀數×1）；
1000V/0.4GΩ～40GΩ（刻度讀數×2）；
2500V/1 GΩ～100 GΩ（刻度讀數×5）；
5000V/2GΩ～200 GΩ（刻度讀數×10）。
下檔為紅色（ MΩ檔）：
500V/0～400MΩ（刻度讀數×1）；
1000V/0～800 MΩ（刻度讀數×2）；
2500V/0～2000 MΩ（刻度讀數×5）；
5000V/0～4000 MΩ（刻度讀數×10）。
|
|
(5)
|
綠色發光二極管
|
發光時讀綠檔（ GΩ檔）刻度。
|
|
(6)
|
紅色發光二極管
|
發光時讀紅檔（ MΩ檔）刻度。
|
|
(7)
|
機械調零
|
調整機械指針位置，使其對準∞刻度線。
|
|
(8)
|
波段開關
|
可實現輸出電壓選擇，電源開關功能
|
|
（9）
|
充電插孔
|
輸入為直流15V，供應充電及儀表工作電源
|
|
(10)
|
測試鍵
|
按下開始測試，按下后如順時針旋轉可鎖定此鍵，
在數據查詢狀態此鍵作為確認鍵使用。
|
|
（11）
|
狀態顯示燈
|
可顯示高壓輸出，電源工作狀態，充電狀態等信息
|
|
（12）
|
按 鍵
|
設置鍵：在未按測試鍵之前按下此鍵可調閱歷史測試數據；
上 鍵：按下此鍵可向前翻閱數據或修改數據；
下 鍵：按下此鍵可向后翻閱數據或修改數據；
背光鍵：按下此鍵可點亮液晶顯示屏背光，并在1分鐘之內自動熄滅。
|
