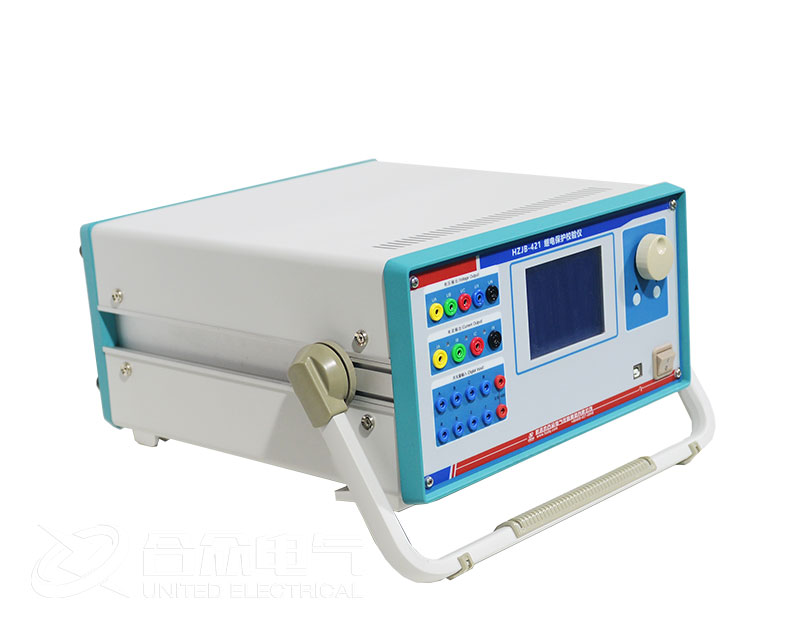

三相繼電保護測試儀單機試驗操作方法
旋轉鼠標使用方法
旋轉鼠標的功能類似計算機上使用的鼠標,它有三種操作:“左旋”,“右旋”,“按下選定使用鼠標的這三種操作可以用來移動光標和修改數據。
移動光標:當屏幕顯示操作界面時用來移動光標位置,當光標移到某一項上需要選定時,“按下”旋鈕即選定打開或切換此項。若選定打開的是某一數據項,則表示進入此數據的修改過程,此時用“左旋”、“右旋”對數據進行增減修改;若打開的是某一切換項(如“手動試驗 /自動試驗”兩種狀態),則“按動”一次旋鈕即切換另一種狀態。
旋轉鼠標的數據輸入法:每一個數據一般都分兩部分進行修改,對于電流、電壓、頻率等量分整數部分和小數部分,對于相角分百位十位部分和個位部分。修改數據時,將光標移動到該數據上,按下旋鈕選定打開該數據項,光標將縮小聚焦到整數部分(第一部分),首先進行該部分修改,使用“左旋”“右旋”對該部分增減(每旋一格加減1,如需快速增減可用“_”、“√”,每按一次加減10 );修改完此部分后按動旋鈕光標將聚焦到小數部分(第二部分),即進入第二部分修改,方法相同;修改完后再次按動旋鈕光標恢復為大光標形狀,即表示完成此數據修改。光標此時可以移走。
屏幕顯示功能符號說明
“變化量”標志。試驗時,某一量若需要按所設定的步長進行增減,則打開此標志。
輸入開關量的接點指示,狀態“斷開”
輸入開關量的接點指示,狀態“閉合”
測試儀軟件從 PC 通信狀態退回到單機操作狀態
如果軟件界面在PC機通信狀態,按下旋鈕3秒鐘后,軟件自動退回到單機操作界面。
連接好裝置的電源線和輸入輸出線,打開電源開關,電源指示燈(綠色)亮,顯示屏藍色背光亮,裝置自檢完畢進入繼電保護測試儀漢化主菜單。主菜單有10項可選項。旋動旋轉鼠標將光標移到某一項上,按一下旋轉鼠標即進入此項試驗。
