泄漏電流試驗設備試驗接線方法及結果判斷
1、泄漏電流的定義:在高電壓的作用下流過電器絕緣表面的的電流。
2、試驗設備:通常是在做直流耐壓試驗的同時,利用被試品回路串聯的直流微安表。
注:
1、測量泄露電流與測量絕緣電阻的原理相同,只是前者在更高電壓下進行,電壓可以任意調節。
2、做試驗時加直流電壓。
3、對于良好的絕緣,泄露電流隨電壓而直線上升,而且電流值較小,電流上升得慢。
4、如果絕緣受潮,那么電流值加大,電流上升得快。
5、如果泄露電流隨電壓而直線上升到一定的位置出現轉折且迅速上升,則絕緣中有集中性缺陷。
6、如果在試驗電壓Us的一半附近泄漏電流已經迅速上升,則這臺發電機在運行時有擊穿的危險。
3、試驗接線方式:微安表接于低壓側,微安表接于高壓側。

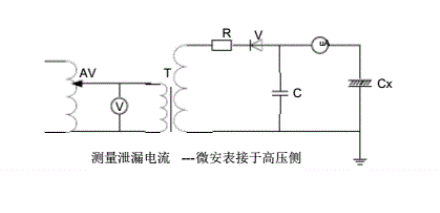

接于高壓側:
AV 調壓器:調節電壓。
T 試驗變壓器:升高電壓。
V 高壓硅堆::整流。
C 濾波電容:減小直流的電壓脈動(用以使整流電壓平穩當被試品的電容Cx較大時, C可以不加,當Cx較小時,C可取0.1uF左右),C≥0.1uf。
R 保護電阻:用以限制被試品擊穿時短路電流以保護變壓器和高壓硅堆,其值可按10/V選取。
注意事項:
1、大容量的被測試品,如發電機、電纜等可以不加濾波電容;
2、適合被測試品的一端接地,此時微安表具有高電位,讀數時必須保持足夠的距離 ,調整微安表的量程必須使用絕緣棒。
3、為使微安表到被測試品的連線上產生電暈電流及沿微安表絕緣支柱表面的泄露電流不流過微安表,需將微安表及uA到被測試品的高壓引線屏蔽起來,并將其余微安表到高壓二極管的引線連接。

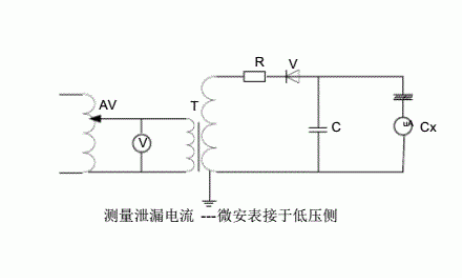

微安表接于低壓側:
注:此時微安表上的電位很低,讀數和轉換量程都很方便,但這種接線要求被試品的兩極都不能接地,僅適合于那些接端無水印可與地分開的電氣設備。
試驗結果分析:
和絕緣電阻一樣,測量泄露電流后也要經過比較才能判斷絕緣的狀況,比較時也必須換算到同一溫度下。對某些設備,其泄露電流值試驗規程中有明確的規定,這時應根據測量值是否小于規定值來判斷絕緣的狀況。對試驗規程中沒有明確規定泄漏電流值的設備,可與歷年試驗結果相比較;與同型設備比較;同一設備各相間相互比較,視泄露電流的變化情況作出絕緣狀況判斷。對于發電機、變壓器等重要設備,還可將泄露電流與所加直流電壓和泄露電流隨時間的變化關系繪成曲線進行全面的分析。
