電力變壓器成品例行試驗主要試驗項目及標準

作者：合眾電氣發布時間：2022-12-21瀏覽量：2226 次字體顯示：【大】【中】【小】

變壓器器身經過干燥處理之后進行總裝配，此時除了外部不影響試驗結果的附件可以不裝之外，其他必須和正式投入運行時同樣裝配在大規定的部位。然后經過抽真空、注油、靜放等工藝進程之后送交試驗站進行試驗。成品試驗除了按國標、行業標準、企業標準規定的項目進行全面試驗來鑒定其是否能符合要求之外，還必須遵照合同技術協議書中要求的項目進行試驗。

變壓器例行試驗

所有變壓器都必須接受的試驗稱為例行試驗，也稱出廠試驗，它對檢驗與控制每一臺變壓器質量至關重要，其試驗項目包括：

a、繞組電阻測量

在所有引出端的所有分接位置上進行測量。繞組電阻測量是檢查線圈內部導線引線與線圈的焊接質量，線圈所用導線的規格是否符合設計，以及分接開關、套管等載流部分的接觸是否良好。

b、電壓比測量和聯結組標號檢定

電壓比測量是驗證變壓器能否達到預期的電壓變換效果。

c、短路抗和負載損耗測量

通過短路阻抗和負載損耗的測量,可以驗證這兩項指標是否在國家標準及用戶要求范圍內，同時可經通過試驗發現繞組設計與制造及載流回路和結構的缺陷。

d、空載電流和空載損耗測量

通過空載電流和空載損耗的測量，可以驗證這兩項指標是否在國家標準及用戶要求范圍內，同時可經通過試驗發現試品磁路中的局部和整體的缺陷。

e、繞組對地絕緣電阻和(或)絕緣系統電容的介質損耗因數的測量

絕緣特性測量用來確定變壓器絕緣的質量狀態，發現生產中可能出現的局部或整體缺陷。試驗項目包括有：絕緣電阻測量、吸收比測量、極化指數測量、絕緣系統電容的介質損耗因數的測量。

電壓為35kV、容量為4000kVA和66kV及以上的變壓器應提供絕緣電阻值、吸收比；

電壓為330kV及以上的變壓器應提供絕緣電阻值、吸收比和極化指數；

電壓為35kV、容量為8000kVA和66kV及以上的變器應提供絕緣系統電容的介質損耗因數；

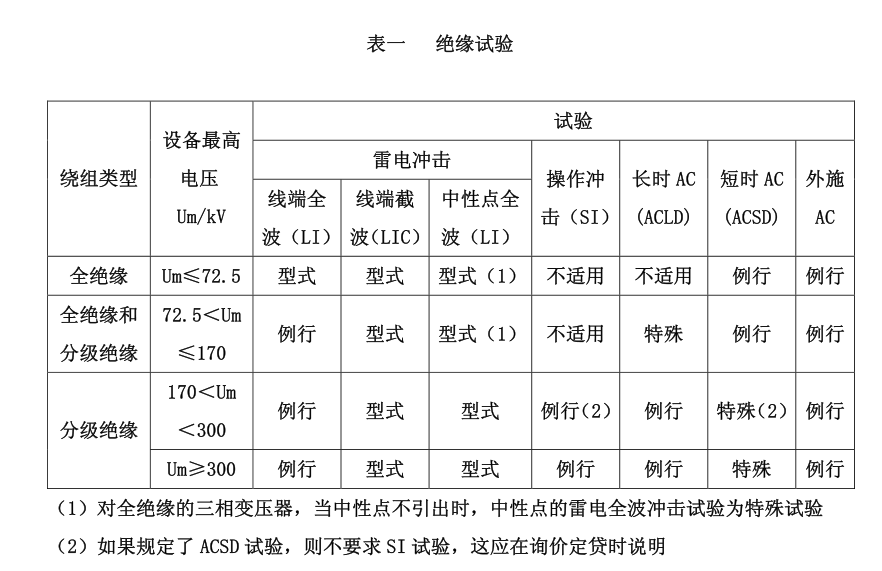

f、絕緣例行試驗
