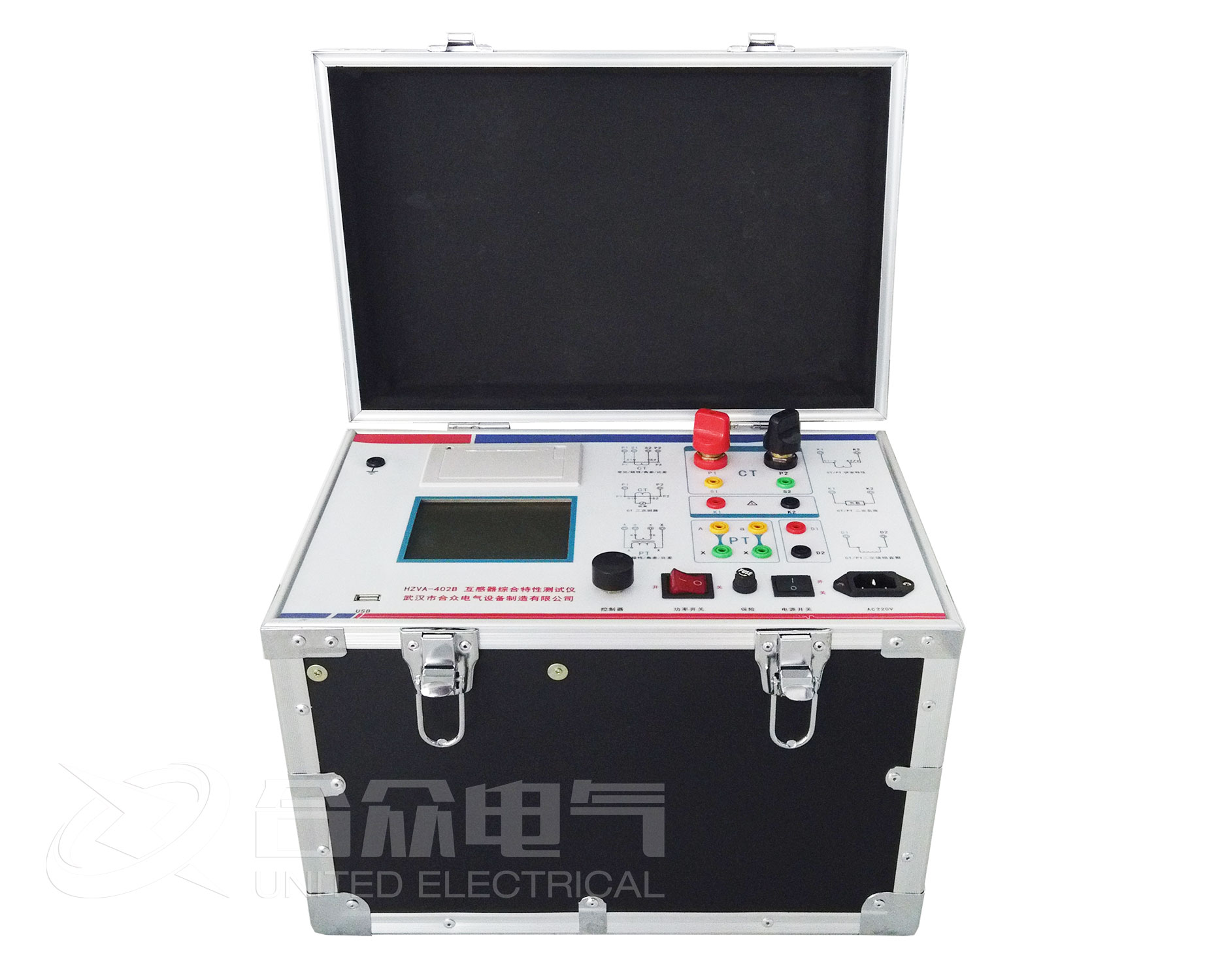

互感器特性綜合測試儀伏安特性試驗操作方法
界面參數說明
分段點電流值： 設置一個分段點，此點前后分別以兩種不同電流步長進行試驗。范圍（0 - 20）A。
分段點前步長：分段點前的步進電流步長，范圍（0.001 - 2.00）A。
分段點后步長：分段點后的步進電流步長，范圍（0.001 - 2.00）A。
最大輸出電壓：電流互感器二次側的所能承受的最大電壓，范圍（0 - 2000）V。
最大輸出電流：電流互感器二次側的所能承受的最大電流，范圍（0 - 20）A

試用方式有單機試驗，外接升壓器，外接調壓器。單機試驗和外接調壓器試驗時，最大輸出電壓范圍（0 - 1000）V，最大輸出電流范圍（0.02 - 20）A。外接升壓器時，最大輸出電壓范圍（0 - 2000）V，最大輸出電流范圍（0.02 –1.5）A。

伏安特性試驗原理及方法
試驗原理以及接線方式與單機相同。接線完畢后，點擊“試驗開始”，即開始試驗。此時裝置自動根據電壓、電流和步長值逐步增加電壓和電流進行測試，每測出一個點將自動在曲線圖上標示出來，并在數據顯示框中顯示電壓電流數值。試驗過程中可以隨時點擊“試驗停止”來終止試驗。
試驗數據上傳
點擊“單機數據上傳”，可以將在下位機保存的測試數據上傳到PC機上保存。上傳上來后顯示的是最后一組數據以及曲線圖。如果沒有聯接下位機或者下位機沒有數據則自動結束無任何顯示。點擊“打開數據”，可以打開已經保存在PC機內的數據以及圖形。
誤差曲線
由已經打開的數據可得出誤差曲線。CT的額定電流可以為1A和5A，CT二次側阻抗Z2的設置范圍為0到20歐，可選擇5%或10%誤差曲線。參數設置好后點擊“計算誤差曲線”，即顯示出誤差曲線以及計算得出的數據。
