作用于繼電器跳閘的繼電保護裝置要求

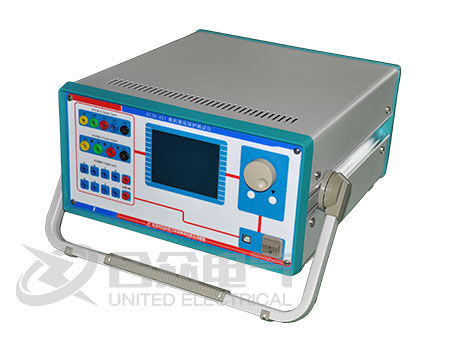

繼電保護裝置為了完成繼電保護動作，必須在技術上滿足選擇性、速動性、靈敏性和可靠性四個基本要求。對于作用于繼電器跳閘的繼電保護，應同時滿足四個基本要求，而對于作用于信號以及只反映不正常的運行情況的繼電保護裝置，這四個基本要求中有些要求可以降低，但是也是碧璽同時滿足的，在常規的繼電保護裝置檢車中，我們可以選擇使用繼電保護測試儀，對各項要求進行有效的測試，以保障繼電保護裝置的有效運行。
(1)選擇性選擇性就是指當電力系統中的設備或線路發生短路時，其繼電保護僅將故障的設備或線路從電力系統中切除，當故障設備或線路的保護或斷路器拒動時，應由相鄰設備或線路的保護將故障切除。
(2)速動性速動性是指繼電保護裝置應能盡快地切除故障，以減少設備及用戶在大電流、低電壓運行的時間，降低設備的損壞程度，提高系統并列運行的穩定性。
一般必須快速切除的故障有：①使發電廠或重要用戶的母線電壓低于有效值(一般為0.7倍額定電壓)。
②大容量的發電機、變壓器和電動機內部故障。
③中、低壓線路導線截面過小，為避免過熱不允許延時切除的故障。
④可能危及人身安全、對通信系統造成強烈干擾的故障。
故障切除時間包括保護裝置和斷路器動作時間，一般快速保護的動作時間為0.04s～0.08s，最快的可達0.01s～0.04s，一般斷路器的跳閘時間為0.06s～0.15s，最快的可達0.02s～0.06s。
對于反應不正常運行情況的繼電保護裝置，一般不要求快速動作，而應按照選擇性的條件，帶延時地發出信號。
①靈敏性是指電氣設備或線路在被保護范圍內發生短路故障或不正常運行情況時，保護裝置的反應能力。
②能滿足靈敏性要求的繼電保護，在規定的范圍內故障時，不論短路點的位置和短路的類型如何，以及短路點是否有過渡電阻，都能正確反應動作，即要求不但在系統最大運行方式下三相短路時能可靠動作，而且在系統最小運行方式下經過較大的過渡電阻兩相或單相短路故障時也能可靠動作。
③系統最大運行方式：被保護線路末端短路時，系統等效阻抗最小，通過保護裝置的短路電流為最大運行方式；
④系統最小運行方式：在同樣短路故障情況下，系統等效阻抗為最大，通過保護裝置的短路電流為最小的運行方式。
⑤保護裝置的靈敏性是用靈敏系數來衡量。
(4)可靠性可靠性包括安全性和信賴性，是對繼電保護最根本的要求。
①安全性：要求繼電保護在不需要它動作時可靠不動作，即不發生誤動。
②信賴性：要求繼電保護在規定的保護范圍內發生了應該動作的故障時可靠動作，即不拒動。
繼電保護的誤動作和拒動作都會給電力系統帶來嚴重危害。即使對于相同的電力元件，隨著電網的發展，保護不誤動和不拒動對系統的影響也會發生變化。
四個基本要求是設計、配置和維護繼電保護的依據，又是分析評價繼電保護的基礎。這四個基本要求之間是相互聯系的，但往往又存在著矛盾。因此，在實際工作中，要根據電網的結構和用戶的性質，辯證地進行統一。
