匝間沖擊耐壓試驗儀典型波形參考分析

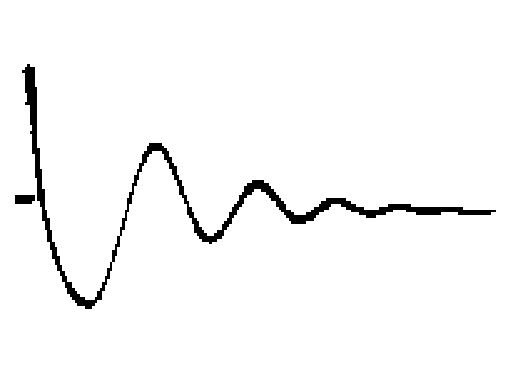

匝間絕緣無故障波形

1)匝間無故障的電機繞組，沖擊波在參照品和被試品中的衰減振蕩波形應該是重合的。但是由于材料、加工工藝的少許不同，會引起繞組阻抗的少量變化。因此在兩者中的衰減振蕩波形實際上只是基本重合，無顯著差異（簡稱重合）如上圖所示。

2)波形重合時,亦可能有特殊故障。如，對于Y和△接法，當故障存在于比較回路的公共部份時，沖擊波在兩者中衰減振蕩波形也將重合，但其與無故障波形不同。還有當各相繞組全部接錯或嵌錯，共阻抗將是平衡和對稱的，在比較試驗時，波形顯示也將重合，但其振蕩頻率有變化。

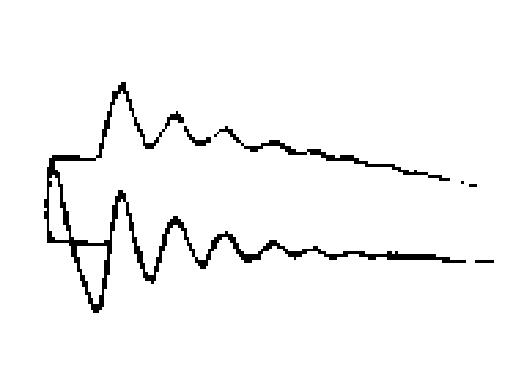

線圈一相斷線波形

一相繞組斷線，試驗時沒有形成回路，不能顯示振蕩波形。有時在斷線處也有放電現象。

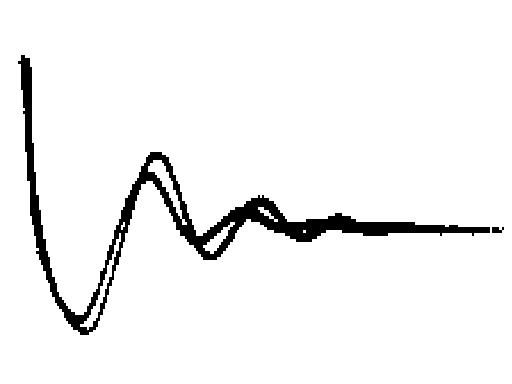

匝間短路波形

1)繞組匝間絕緣的缺陷，在一定的沖擊波電壓下，將被擊穿而形成匝間短路,此時比較試驗波形顯示有差異，其差異程度隨故障程度和部位而不同。

2)絕緣擊穿時，有時會伴有放電火花和放電聲，試驗波形將顯示放電毛刺并跳動，可作為匝間絕緣故障判別的輔助手段。

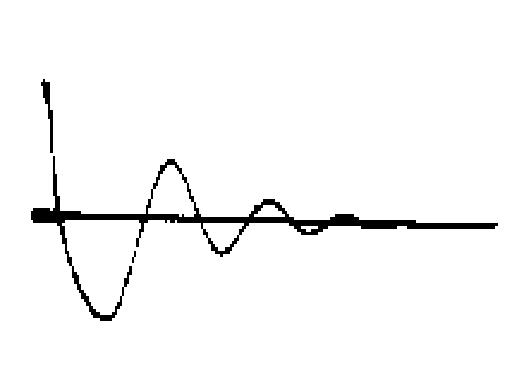

一相相間短路波形

一相繞組匝間完全短路，阻抗為零，此時沖擊波電壓不能在繞組中形成衰減振蕩波形。

相間和對地絕緣故障也可用匝間沖擊耐壓試驗儀去檢測，繞組相同或繞組與鐵芯間施加沖擊電壓，當絕緣無故障時，相間和對地絕緣的阻抗甚大，沖擊波不能形成振蕩。當絕緣有故障時，隨故障發生的部位不同，波形顯示有一定的振蕩，并伴有放電火花和放電聲，有助于故障判別和定位。
