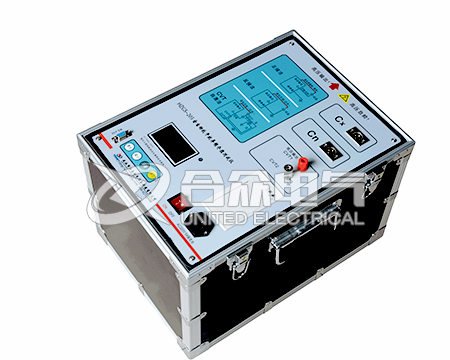

介損測試儀是發電廠、變電站等現場或?qū)嶒?yàn)室測試高壓電力設備介損值的高精度測試儀器。介損測試儀是全部整體組成結構，內部放置一系列高穩定度標準電容器。本文主要針對介損測試儀的工作原理做一個全面細致的解析。

介損測試儀的工作原理是：逆變器通過指令產生一個高壓源，變壓器升壓后通過被試品測試。具體步驟如下：

1.加熱

介損測試儀采用高頻感應爐加熱，開機啟動后溫控CPU通過手動操作發出加熱命令，系統提取內部溫度傳感器的溫度平均值，在溫度較低時加大功率節省時間；待溫度升至預定溫度時，減小功率。這種加熱技術有利于受熱均勻。

2.控溫

介損測試儀在實測溫度將要達到預設溫度時，控制采用小功率方式加熱，經過科學計算分析出最佳的控制占空比，使溫度控制在預計的范圍內。

3.介損測量

試驗電壓同時加在介損測試儀內部電容器和油杯加壓極兩個地方，經過對不同的信號的控制和同步采樣，將數字信號送至數字信號處理器，計算出參數后送至主控CPU。

4.體積電阻率測量

直流高壓試驗電壓加在油杯加壓極，經過測試回路，產生電流信號，命令測試電路放大然后對電流信號采樣跟蹤，將數字信號送至數字信號處理，然后對其進行復雜的運算，得出結果后送至主控CPU。

以上主要介紹了介損測試儀的基本工作原理，那么用戶在實際使用時應當按照產品的使用說明和儀器的提示進行操作，在申請售后服務時應該選擇專業的介損測試儀生產廠商。
