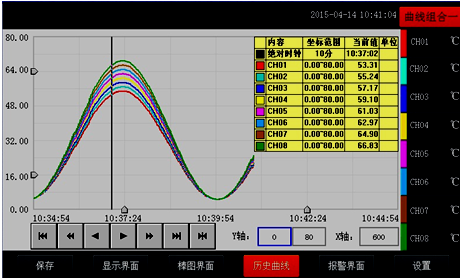

電力檢測設備一般都有很多曲線表示試驗的過程和結果，下面合眾電氣專家舉例介紹，全自動溫升試驗裝置歷史曲線畫面。

  FLASH記錄用于長期數據保存，一般設置的記錄間隔較長；記錄間隔從1秒到9999秒鐘來進行選擇，各通道的記錄間隔一致。根據生產過程的需要，合理設置FLASH記錄的間隔，兼顧記錄間隔與時間的矛盾，可以準確地反映過程參數的變化情況。（設置記錄間隔時間在顯示界面下的設置按鈕進入系統參數測試選擇設置記錄間隔時間，在下面有介紹）
  追憶模式下的時標不能改變，由FLASH存儲的記錄間隔決定。

  追憶模式下時間顯示為曲線右側起點的時間。

  追憶模式下的報警狀態指示仍為實時報警狀態而不是記錄狀態。

  讀數光標模式用于精確顯示追憶曲線各點的數值。光標上方數值為當前通道在光標處的實際數值，同時屏幕右上方時間變?yōu)楣鈽?biāo)所在位置的時間。在光標模式下，不能向前或向后追憶。

  如下圖所示的按鈕，從左到右依次的功能是：向X軸左端滾動曲線一頁、向X軸左端滾動曲線半頁、向X軸左端滾動一個主劃線位置、向X軸右端滾動一個主劃線位置、向X軸右端滾動曲線半頁、向X軸右端滾動曲線一頁、設置。
  其余的界面按鈕的功能類同于實時曲線顯示畫面。

  注：①如果記錄儀曾經掉電，在掉電期間因無數據記錄，在追憶時曲線會出現間斷，歷史數據不會丟失。

  ②若記錄儀在運行過程中更改了記錄間隔時間，在查詢歷史曲線時可能會出現間斷或歷史數據時間。
